Установка прокладок Mercedes-Benz

Сервисная информация по установке прокладок 61-34285-20, 03-34285-01, 03-34285-02, 03-34285-03, 03-34285-04, 03-34285-05, 03-34285-06, 03-34285-07, 61-37770-00, 03-37770-01, 03-37770-02, 03-37770-03, 03-37770-04, 03-37770-05, 460 016 05 20, 460 016 02 20, 457 010 31 20, 460 016 07 20, 460 016 04 20, на двигателях Mercedes-Benz OM457 и ОМ460.

В двигателях серий OM 457 и OM 460, начиная с номера двигателя 085588, применяются модифицированные головки блока цилиндров (ГБЦ).
Предыдущая версия головки блока цилиндров (см. рис. 1.) была ровной на всей уплотнительной поверхности. В модифицированной головке (см. рис 2.) вырезаны пазы вокруг отверстий масляных каналов и каналов охлаждающей жидкости.

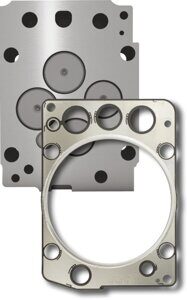

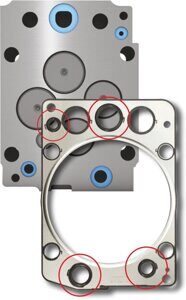

Рис. 1. Плоская ГБЦ и прокладка на двигателях Мерседес 085588	Рис. 2. ГБЦ с пазами и прокладка ГБЦ на двигателях Мерседес 085589

Прокладка головки также была адаптирована под пазы, для большей герметичности.
Основным отличием прокладки ГБЦ являются более высокие (выступают на 3 мм) резиновые кромки уплотнения отверстий масляных и жидкостных каналов (см. рис. 4).

Рис. 3. Прокладка ГБЦ 61-34285-20  или набор прокладок 03-34285-XX для двигателей Мерседес 085588	Рис. 4. Модифицированная прокладка ГБЦ 61-37770-00 или набор прокладок 03-37770-XX

Указания по ремонту.

Различать головки блока цилиндров и прокладки ГБЦ можно по номеру двигателя. Однако в сборе (головка блока цилиндров и прокладка) эти детали совместимы с более старыми двигателями с номерами до 085588.
При ремонте обязательно проверяйте, какая головка блока цилиндров была установлена. Всегда следите за тем, чтобы прокладка ГБЦ либо ремкомплект подходили к головке блока цилиндров. Ошибочная установка приведёт к повреждению двигателя. При ремонте следите за ровностью рабочих кромок уплотнений, обязательно устраняйте канавки и перекосы деталей.

Приведенные оригинальные номера и/или номера двигателя / обозначения модели служат только для сравнения.
