Как определить серию карданного вала и подобрать фланец Dana Spicer

Для определения серии карданного вала и артикула фланца по вилке Dana Spicer удобнее всего использовать специальную линейку  (см. рис.1.):

Рис. 1.

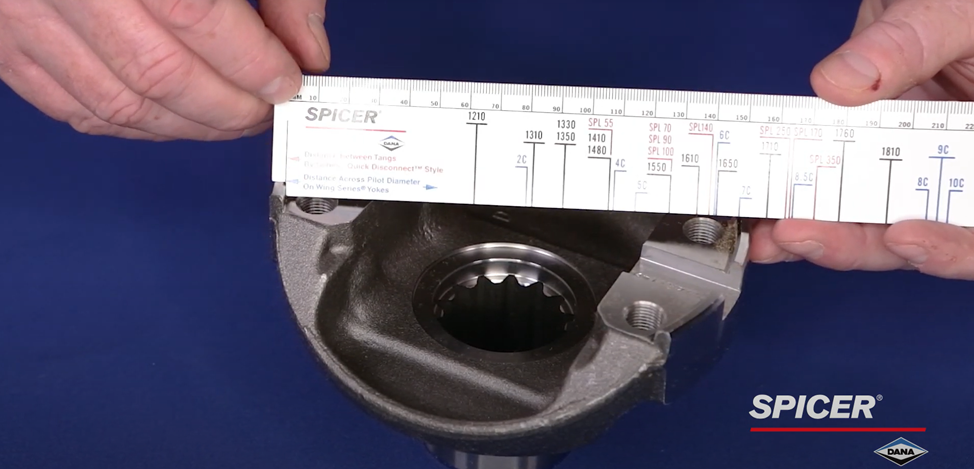

Для того чтобы замерить вилку Spicer (спайсер) серии Full Round (фул раунд), надо приставить линейку к верхней части вилки как показано на рисунке 2. Пересечение внешнего края вилки с линией покажет нам серию карданного вала.

Рис. 2.

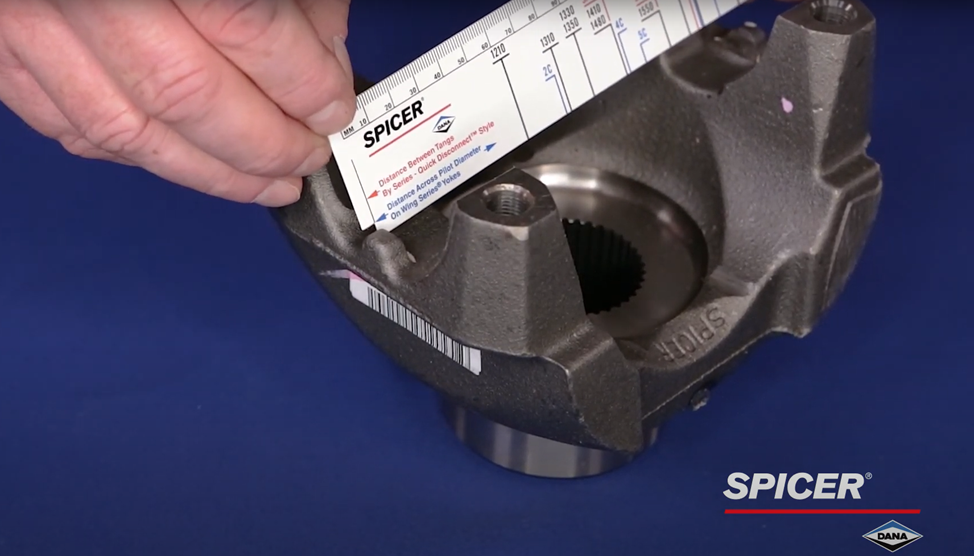

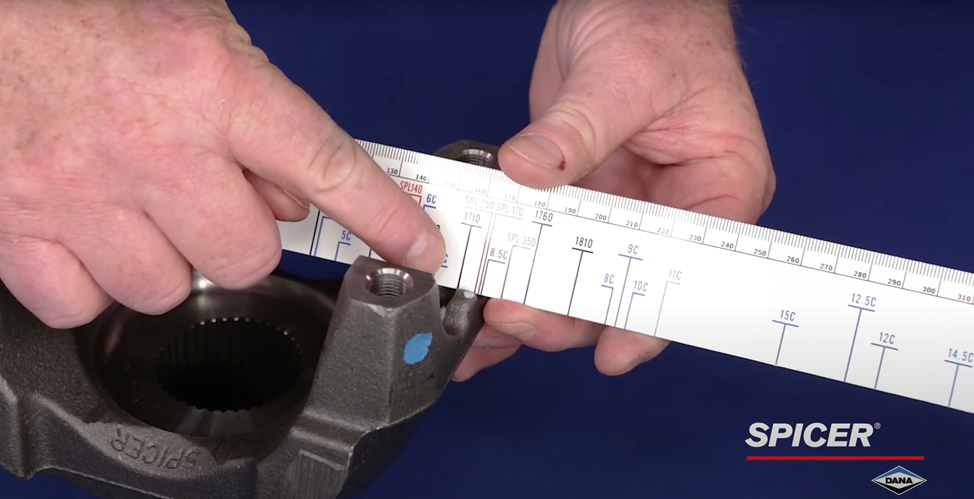

Чтобы измерить вилку Spicer серии Half Round (халф раунд), специальный зубец на конце линейки нужно приставить к язычку фиксатора на вилке и измерить расстояние между язычками (см. рис.3.). Пересечение лини с внутренним краем противоположного язычка покажет нам серию карданного вала (см. рис.4.)

Рис. 3.

Рис. 4.

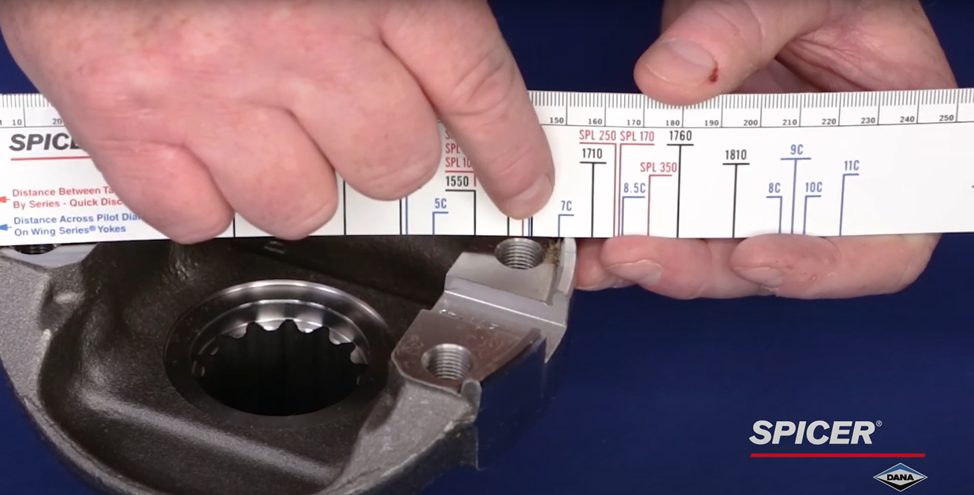

Чтобы измерить вилку серии Wing (винг). Так же приложим зубец на линейке к направляющей фланца (см. рис. 5). Линейку надо расположить так чтобы она проходила ровно через центры отверстий болтов. Смотрим на противоположную сторону. Пересечение с внутренним краем выступа на фланце покажет нам серию карданного вала, подходящего к данной вилке (см. рис.6).

Рис. 5.

Рис. 6.

После того как мы определили серию карданного вала можно найти номер фланца. Для этого мы используем специальную таблицу:

* - данного номера нет на линейке для измерения вилок Spicer. Используйте каталог Spicer K-350.

** - «Zerk in Cap».

*** - Несмазываемый.
