Как выбрать фильтр-патрон осушителя воздуха для грузовика и почему экономия может привести к ремонту на сотни тысяч рублей

Фильтр-патрон осушителя воздуха редко вызывает интерес у владельцев грузовых автомобилей. Его меняют по регламенту, заказывают вместе с другими расходниками и зачастую выбирают по принципу «подешевле». На фоне стоимости компрессора, модуляторов EBS или электронных блоков управления цена картриджа кажется незначительной.

Именно поэтому многие перевозчики начинают задумываться о качестве фильтра только после появления воды в ресиверах, утечек воздуха или ошибок ABS и EBS. На практике неисправности, вызванные некачественным фильтр-патроном, могут обойтись в десятки и даже сотни тысяч рублей.

В этой статье разберем, как работает фильтр-патрон осушителя воздуха, чем отличаются качественные картриджи от дешевых аналогов, какие признаки указывают на необходимость замены и как избежать дорогостоящего ремонта пневмосистемы грузового автомобиля.

Что такое фильтр-патрон осушителя воздуха

Осушитель воздуха — это узел пневматической системы, который очищает воздух, поступающий от компрессора. Внутри него установлен фильтр-патрон (картридж), содержащий адсорбент и фильтрующие элементы.

Его основные задачи:
• удаление влаги из сжатого воздуха;
• отделение масляного аэрозоля;
• задержка механических частиц и продуктов износа компрессора;
• защита клапанов, модуляторов EBS, блоков ABS, пневмоподвески и других компонентов системы.

Если фильтр не справляется со своей задачей, загрязнения распространяются по всей пневмосистеме и постепенно выводят из строя дорогостоящие узлы.

Как работает осушитель воздуха

Принцип работы достаточно прост.

Компрессор сжимает воздух → воздух нагревается → попадает в осушитель → проходит через маслоотделитель → затем через слой адсорбента → очищенный и осушенный воздух поступает в ресиверы и тормозную систему.

В зависимости от конструкции фильтр-патрон может сочетать функции осушения воздуха и отделения масляного аэрозоля:

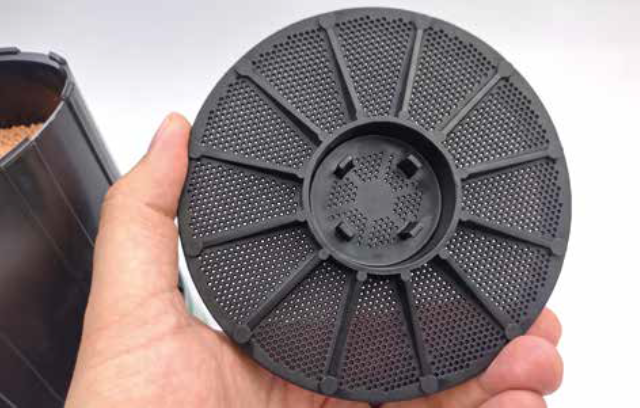

1. В качественных фильтр-патронах применяется коалесцентный фильтрующий элемент, который превращает мелкодисперсный масляный аэрозоль в более крупные капли и предотвращает его попадание к адсорбенту.
2. Осушение воздуха — гранулы адсорбента поглощают влагу и предотвращают образование конденсата.

Именно сочетание этих двух процессов обеспечивает нормальную работу современной пневматической системы.

Почему в пневмосистеме появляется вода

Многие считают, что вода в ресиверах появляется только зимой. На самом деле конденсат образуется круглый год.

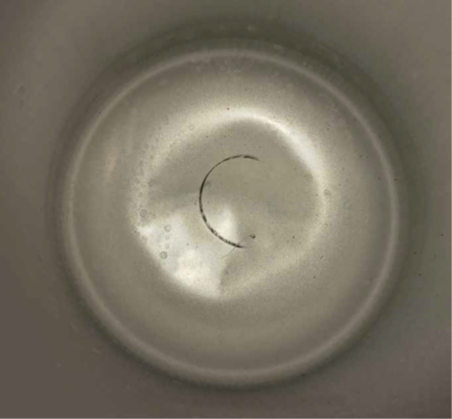

При сжатии воздух нагревается, а затем охлаждается в магистралях и ресиверах. Избыточная влага превращается в конденсат. Если фильтр-патрон не способен удержать эту влагу, она попадает в систему.

К чему это приводит зимой

• замерзание клапанов;
• блокировка пневмолиний льдом;
• утечки воздуха;
• отказ тормозной системы;
• невозможность эксплуатации автомобиля.

Для магистральных тягачей, работающих в северных регионах России, исправный осушитель — это не вопрос комфорта, а вопрос безопасности и непрерывности перевозок.

Чем отличаются последствия попадания воды и масла

Если компрессор начинает пропускать масло, ситуация становится значительно серьезнее.

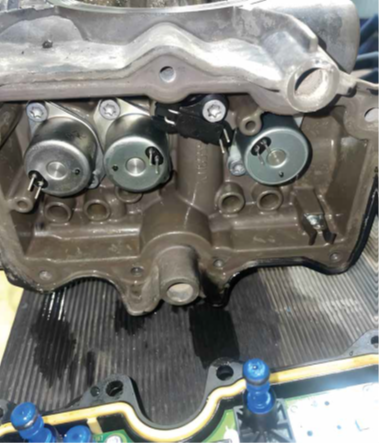

Масляный аэрозоль проникает в пневмосистему и воздействует на резиновые уплотнения, диафрагмы и клапаны. Особенно чувствительны современные модуляторы EBS, где рабочие зазоры измеряются микронами. Соленоиды модуляторов имеют очень малые рабочие зазоры, поэтому длительное попадание масла и загрязнений значительно повышает риск их некорректной работы.

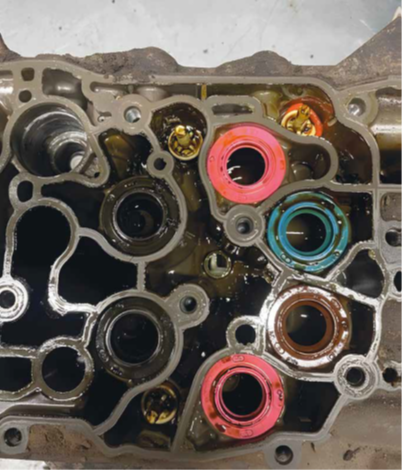

Последствия попадания масла в систему

• разрушение уплотнений клапанов;
• утечки воздуха;
• загрязнение каналов блока подготовки воздуха;

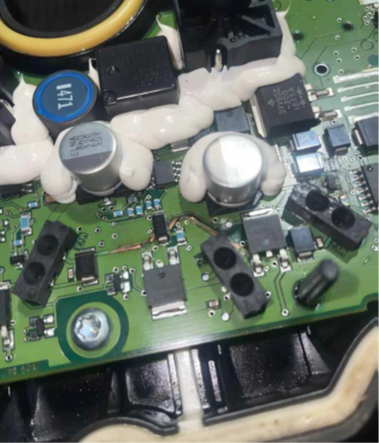

• коррозия контактов электронных блоков;
• выход из строя ECU;
• отказ пневмоподвески.

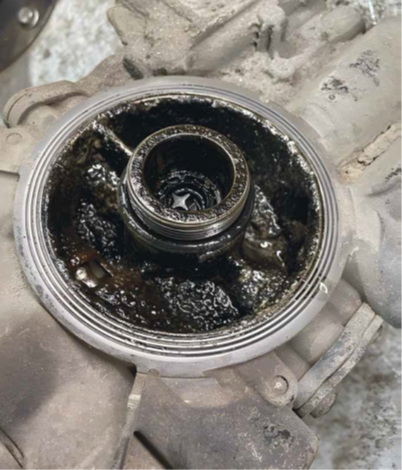

В сервисных центрах регулярно встречаются автомобили, где из-за одного вовремя не замененного фильтр-патрона приходится менять сразу несколько компонентов пневмосистемы. Ниже — реальные примеры подобных повреждений.

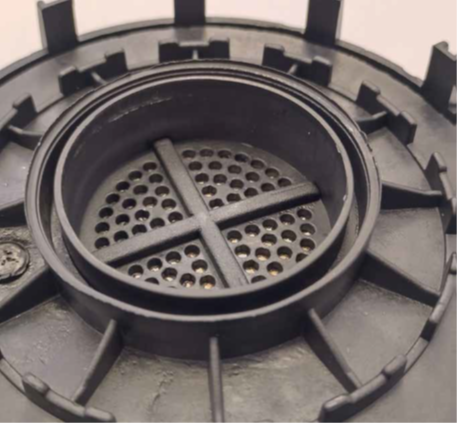

Что происходит внутри дешевого фильтр-патрона

Внешне многие картриджи выглядят одинаково, однако их внутренняя конструкция может отличаться радикально.

Недостаточное количество адсорбента

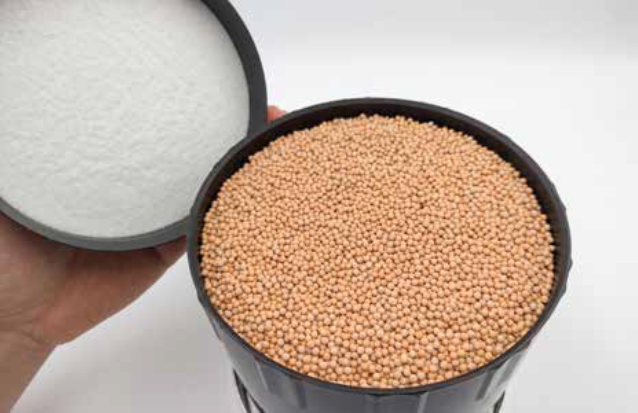

У бюджетных изделий контейнер часто заполнен не полностью. Объем гранулята меньше, чем у качественных фильтр-патронов, поэтому влага удерживается хуже, а ресурс картриджа сокращается.

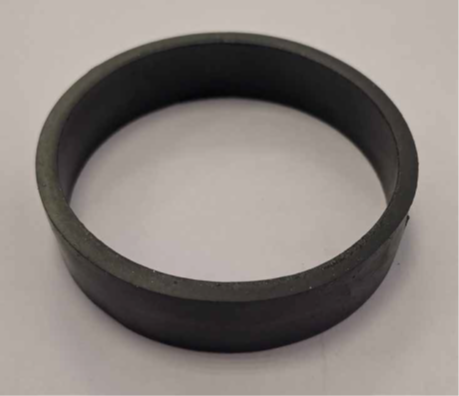

Некачественное уплотнение

При негерметичном уплотнении часть воздуха проходит мимо фильтрующего элемента. В систему попадает неподготовленный воздух, содержащий влагу и масло.

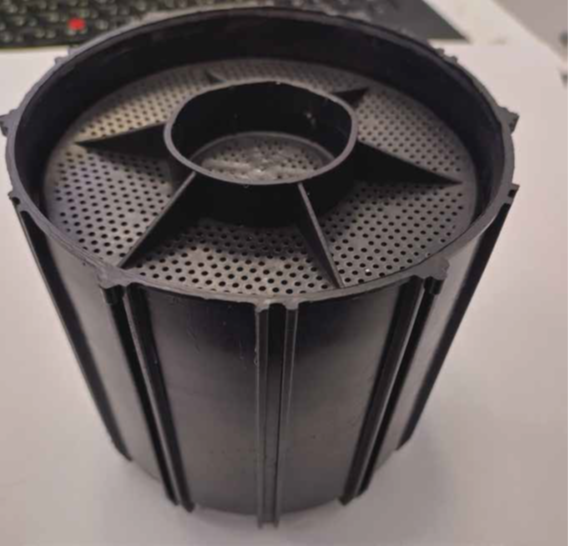

Непрочный корпус

Материал корпуса картриджа бюджетных изделий не обладает достаточной механической прочностью. Дешевый пластик может деформироваться при монтаже или перепадах давления. В результате нарушается герметичность и повреждаются внутренние элементы картриджа.

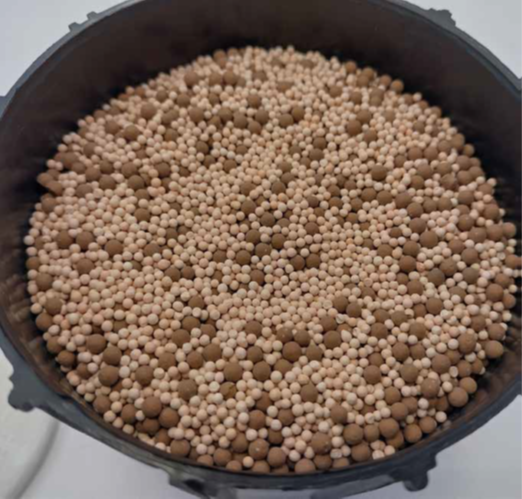

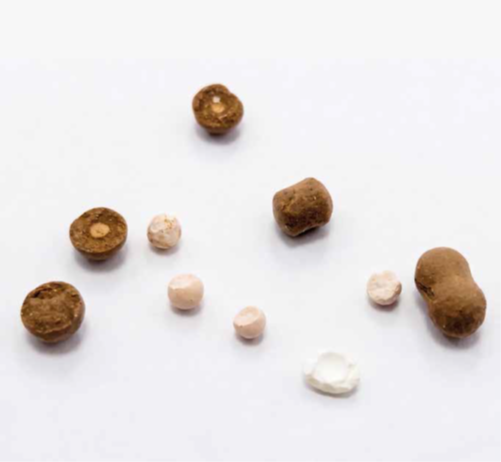

Низкое качество гранулята

Адсорбент с низкой поглощающей способностью быстро насыщается влагой. Такой фильтр приходится менять значительно чаще, чем оригинальный или премиальный аналог.

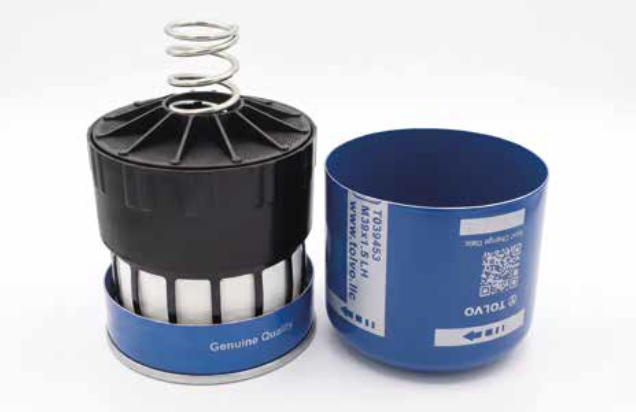

7 признаков качественного фильтр-патрона

Перед покупкой стоит обратить внимание на несколько важных критериев.

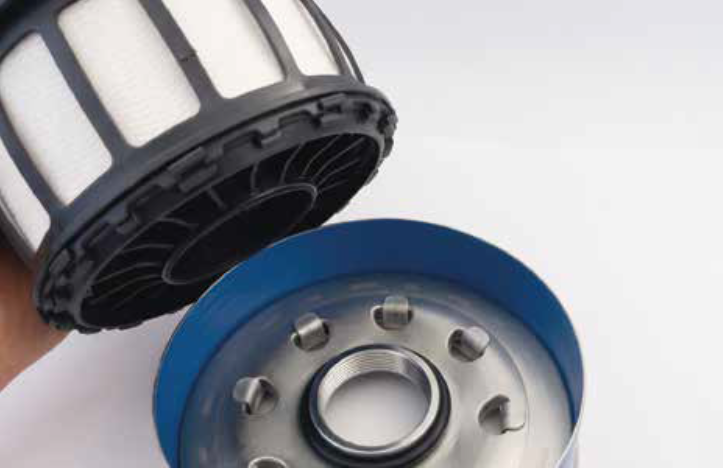

1. Многослойный коалесцентный фильтр.

2. Высококачественный силикагель или другой эффективный адсорбент.

3.Прочный корпус без деформаций.

4. Ровная и точная резьба.

5. Маслостойкие уплотнительные кольца.

6. Большой объем гранулята.

7. Качественная заводская геометрия деталей

Именно эти признаки отличают надежные картриджи от изделий эконом-сегмента.

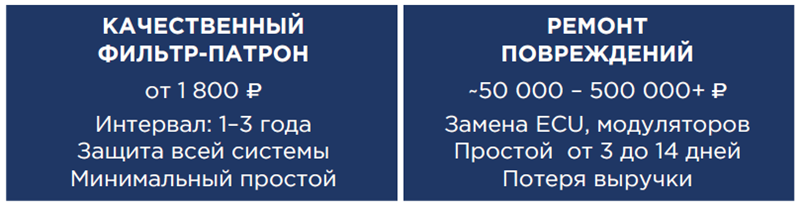

Во сколько реально обходится экономия

Сам фильтр-патрон стоит относительно недорого, но последствия его отказа могут быть весьма серьезными.

Даже один отказ способен полностью перекрыть многолетнюю экономию на дешевых расходных материалах.

Когда менять фильтр-патрон осушителя

Для большинства качественных картриджей ориентировочный интервал составляет 1 год или до 200 000 км пробега — в зависимости от того, что наступит раньше.

Однако в тяжелых условиях эксплуатации ресурс может сокращаться. Особенно это актуально для автомобилей с повышенным уносом масла компрессором.

Срочная замена требуется, если:
• в ресиверах появилась вода;
• зимой замерзают клапаны;
• компрессор стал работать чаще;
• увеличилось время накачки воздуха;
• появились ошибки ABS или EBS;
• в пневмолиниях обнаружено масло;
• слышны постоянные утечки воздуха.

Игнорирование этих симптомов обычно приводит к дальнейшему повреждению системы.

Частые ошибки при покупке

Выбор только по цене

Самая распространенная ошибка. Разница в несколько сотен рублей между качественным и бюджетным картриджем не сопоставима с возможными расходами на ремонт.

Игнорирование состояния компрессора

Если компрессор активно гонит масло, даже хороший фильтр будет работать с перегрузкой. В этом случае необходимо диагностировать сам компрессор.

Повторное использование старых уплотнений

Изношенные кольца часто становятся причиной утечек после замены фильтра.

Покупка неизвестных аналогов

Отсутствие информации о производителе и технических характеристиках — серьезный повод отказаться от покупки.

FAQ: ответы на популярные вопросы

Как часто менять фильтр-патрон осушителя воздуха?

Обычно раз в год или каждые 150–200 тыс. км пробега.

Можно ли менять только картридж?

Да, если сам осушитель исправен и не имеет механических повреждений.

Почему после замены фильтра вода все равно появляется в ресиверах?

Чаще всего причина в изношенном компрессоре или неисправном блоке подготовки воздуха.

Что лучше — фильтр с маслоотделителем или обычный?

Для современных тягачей с системами EBS предпочтительнее картриджи с эффективным маслоотделением.

Можно ли ездить с просроченным фильтр-патроном?

Технически возможно, но риск попадания влаги и масла в систему значительно возрастает.

Вывод

Фильтр-патрон осушителя воздуха — один из тех расходных материалов, на котором экономия чаще всего оказывается ложной. Его стоимость составляет лишь небольшую часть потенциальных затрат на ремонт пневмосистемы, а последствия отказа могут привести к простою техники, срыву перевозок и дорогостоящей замене электронных компонентов.

При выборе картриджа стоит ориентироваться не только на цену, но и на качество изготовления, эффективность фильтрации, ресурс работы и репутацию производителя. Для современных грузовых автомобилей именно качественный фильтр-патрон становится тем элементом, который защищает всю пневматическую систему от влаги, масла и преждевременного износа.

Нужна помощь с подбором?

Специалисты компании «АвтоТехКомплект» помогут подобрать фильтр-патрон по VIN, OEM-номеру или модели блока подготовки воздуха, а также предложат проверенные аналоги для большинства европейских, российских и китайских грузовых автомобилей.

Материал подготовлен с использованием технической документации и иллюстраций компании TOLVO.
